ZJHPF46氣動波紋管襯氟調節閥

您的位置:閥門 - 調節閥 - ZJHPF46氣動波紋管襯氟調節閥 更新時間:2025-02-20 08:02:53
ZJHPF46氣動波紋管襯氟調節閥
    • 質量安全:壓力、材質、密封等全方位檢測確保質量過關!
    • 價格比較:在相同品質的情況下,廠里直銷,更具有優勢!
    • 交貨快捷:常規產品現貨供應,生產加工銷售一條龍服務!
      導讀:ZJHPF46氣動波紋管襯氟調節閥是由氣動薄膜執行機構直通單座襯氟調節閥閥體兩部分組成。采用頂部導向結構,配用多彈簧執行機構,具有結...

    • 產品描述
    • 在線詢價
    • 技術咨詢

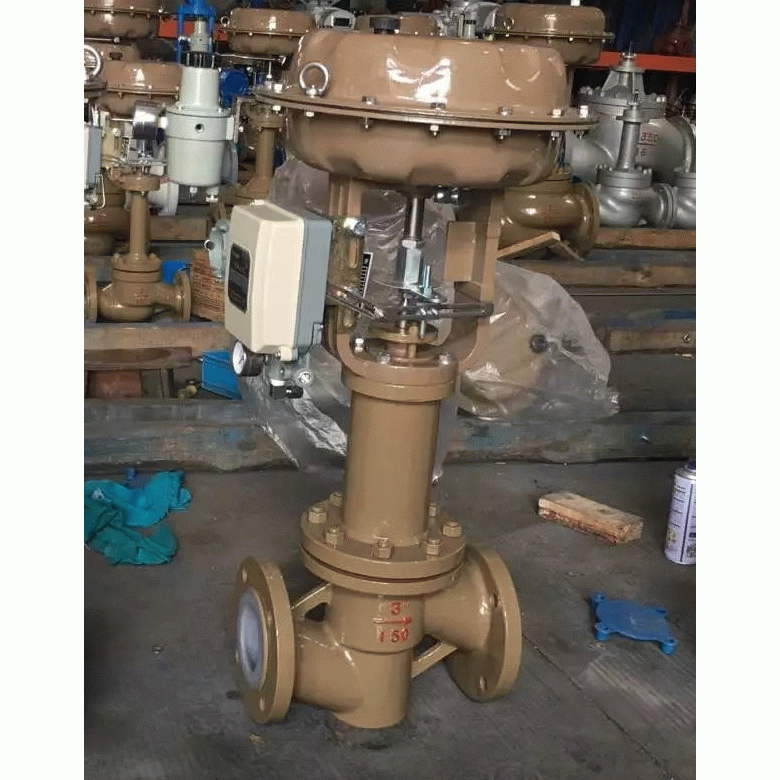

    ZJHPF46氣動波紋管襯氟調節閥ZJHPF46氣動波紋管襯氟調節閥

    ZJHPF46氣動波紋管襯氟調節閥是由氣動薄膜執行機構直通單座襯氟調節閥閥體兩部分組成。采用頂部導向結構,配用多彈簧執行機構,具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液位保持在給定值。

    產品名稱: 氣動波紋管襯氟調節閥 產品型號: ZJHPF46
    公稱通徑: DN20~DN150 結構形式: 直通式、波紋管式
    公稱壓力: 1.6MPa~2.5MPa 連接方式: 法蘭
    適用溫度: -29ºC~+180ºC 驅動方式: 氣動
    閥體材質: 鑄鋼、不銹鋼 標準: 國標GB、德國DIN、美國API、ANSI
    適用介質: 水、油品、蒸汽、液體 生產廠家: 上海凱利科閥門有限公司

    產品說明

    ZJHPF46氣動波紋管襯氟調節閥是由氣動薄膜執行機構直通單座襯氟調節閥閥體兩部分組成。采用頂部導向結構,配用多彈簧執行機構,具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液位保持在給定值。氣動襯四氟調節閥閥體接觸腐蝕介質的部位均采用耐腐蝕、抗老化的聚全氟乙丙烯,高壓襯氟塑工藝,又采用聚四氟乙烯波紋管密封。襯四氟氣動調節閥具有對酸、堿等高強腐蝕介質和有毒揮發的氣體、液體介質流量的調控。因而襯四氟氣動調節閥廣泛適用于化工、冶金、醫藥等行業中。

    產品特點

    (1)耐腐性好:閥體內腔、閥芯、閥座、均包襯有3mm厚的聚全氟乙丙烯,能耐強腐蝕性流體。
    (2)密封性能好:采用聚四氟乙烯波紋管和填料雙重密封。
    (3)泄漏量少:由于閥芯、閥座是軟密封的泄漏量遠遠低于國家Ⅳ級標準。
    (4)調節精度高:采用精小型的氣動執行機構和電動執行機構,體積小,重量輕。
    (5)特別適用于允許泄漏量小且閥前后壓差不大的場合。本系列產品有標準型、調節切斷型。產品公稱壓力等級有PN0.6、1.0、1.6、2.5、class 150LB;公稱通徑范圍DN20~300;使用溫度由-20℃~ 200℃范圍內多種檔次;泄漏等級VI級,流量特性為線性或等百分比。

    結構特征

    氣開-氣關正反作用



    技術參數

    公稱通徑(DN) 20 25 32 40 50 65 80 100 150
    閥座直徑 20 25 32 40 50 65 80 100 150
    額定流量系數(KV) 5.0 8 12 20 32 50 70 100 240
    允許壓差(MPa) 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0.6
    公稱壓力(MPa) 1.6、2.5、4.0、6.4
    額定行程 16 25 40 60
    配用執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B45
    閥芯形式 單座柱塞式襯氟閥芯
    流量特性 快開特性

    執行機構

    配置執行器類別 ZHA/B多彈簧簿膜執行機構
    執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
    有效面積(cm2) 350 350 560 900 1400
    行程 10、16 24 40 40、60 100
    彈簧范圍(KPa) 20~100(標準)、20-60、60-100、40-200、80-240
    膜片材料 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
    供氣壓力 140~400KPa
    氣源接口 RC1/4"
    環境溫度 -30~+70℃
    可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
    作用形式 氣關式(B)—失氣時閥位開(FO);氣開式(K)—失氣時閥位關(FC)

    性能指標

    項目 不帶定位器 帶定位器
    基本誤差% ±5.0 ±1.0
    回差% 3.0 1.0
    死區% 3.0 0.4
    始終點偏差% 氣開 始點 ±2.5 ±1.0
    始點 ±5.0 ±1.0
    氣關 始點 ±5.0 ±1.0
    終點 ±2.5 ±1.0
    額定行程偏差% ≤2.5
    泄露量L/h 0.01%×閥額定容量
    可調范圍R 30:1

    零件材料

    閥體、閥蓋 ZG230-450襯F46
    閥座、閥芯 304襯F46
    閥桿 304襯F46
    導向套 304襯F46
    波紋管 不銹鋼+F46

    外形結構圖



    主要外形尺寸

    公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150
    L PN16/25 181 184 200 222 254 276 298 352 410 451
    PN40 194 197 200 235 267 292 317 368 425 473
    PN64 206 200 210 251 286 311 337 394 440 508
    H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158
    PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5
    PN64 65 40 85 85 90 102.5 107.5 125 172.5 195
    H1 132 132 158 170 179 214 221 234 270 294
    H2 298 298 298 298 298 380 380 380 510 510
    H3 180 180 180 180 180 236 236 236 310 310
    L1 289 289 289 289 289 347 347 347 476 476
    A 282 282 282 282 282 360 360 360 470 470
    D 220 220 220 220 220 270 270 270 320 320


    聲明:【ZJHPF46氣動波紋管襯氟調節閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的ZJHPF46氣動波紋管襯氟調節閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!

    ?
