J65Y-Y型截止閥

您的位置:閥門 - 截止閥 - J65Y-Y型截止閥 更新時間:2025-02-20 08:02:07
J65Y-Y型截止閥
    • 質量安全:壓力、材質、密封等全方位檢測確保質量過關!
    • 價格比較:在相同品質的情況下,廠里直銷,更具有優勢!
    • 交貨快捷:常規產品現貨供應,生產加工銷售一條龍服務!
      導讀:J65Y-Y型截止閥的閥體閥蓋為整體鍛制而成,強度高,造型美觀,材質可靠。中腔采用自緊密封結構,壓力越高,密封性越好。獨特的不銹鋼...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    J65Y-Y型截止閥J65Y-Y型截止閥

    J65Y-Y型截止閥的閥體閥蓋為整體鍛制而成,強度高,造型美觀,材質可靠。中腔采用自緊密封結構,壓力越高,密封性越好。獨特的不銹鋼自密封圈,拆裝方便,密封可靠。閥桿表面經超強致密耐磨處理,耐磨耐蝕,啟閉磨擦小,確保產品無外漏之虞。

    產品名稱: Y型截止閥 產品型號: J65Y
    公稱通徑: DN15~DN300 結構形式: 截止式
    公稱壓力: 1500LB~2500LB 連接方式: 焊接、法蘭
    適用溫度: -29ºC~+550ºC 驅動方式: 手輪、傘齒輪、電動
    閥體材質: 鍛鋼、碳鋼、鉻鉬釩鋼、不銹鋼 制造標準: 國標GB、德國DIN、美國API、ANSI
    適用介質: 水、油、蒸汽、氣體 生產廠家: 上海凱利科閥門有限公司

    產品說明

    J65Y-Y型截止閥的閥體閥蓋為整體鍛制而成,強度高,造型美觀,材質可靠。中腔采用自緊密封結構,壓力越高,密封性越好。獨特的不銹鋼自密封圈,拆裝方便,密封可靠。閥桿表面經超強致密耐磨處理,耐磨耐蝕,啟閉磨擦小,確保產品無外漏之虞。

    技術要求

    1、閥門設計與制造按API 623-2013、JIS E101和NB/T 47044-2014等的規定;
    2、閥門試驗按API 598-2009等的規定;
    3、結構長度按ASME B16.10-2009、JIS E101和NB/T 47044-2014等的規定,或按企標長度或用戶提供尺寸;
    4、焊接坡口按ASEM B16.25-2012、GB/T 12224-2005、JB/T 3595-2002,NB/T 47044-2014和電力工業管理標準78DG等的規定或用戶提供尺寸;
    5、壓力溫度額定值按ASME B16.34-2013等的規定。

    主要材質零件(表一)

    閥體 WCB WC1 WC6 WC9
    閥蓋 25 15CrMoA 12Cr1MoVA 12Cr1MoVA
    支架 WCB WCB WCB WCB
    WC1 WC6 WC9
    閥瓣 25 15CrMoA 12Cr1MoVA 12Cr1MoVA
    閥桿 25Cr2MoV 25Cr2MoV 20Cr1Mo1V1A 20Cr1Mo1V1A
    閥座 25 15Cr1MoA 12Cr1MoVA 12Cr1MoVA
    密封環 增強柔性石墨
    填料 增強柔性石墨
    閥桿螺母 ZCuA110Fe3

    主要材質零件(表二)

    序號 零件名稱 CStoASTM AStoASTM SStoASTM
    A105 A182F22 A182F304(L) A182F316(L)
    1 閥體 A105 A182F22 A182F304(L) A182F316(L)
    2 閥瓣 A276 420 A276 304 A276 304(L) A276 316(L)
    3 閥桿 A182 F6 A182F304(L) A182F316(L)
    4 密封螺母 A105 A182F304 A182F304(L) A182F316(L)
    5 填料 柔性石墨 PTFE
    6 密封圈 F182F304L A182F316(L)
    7 提升螺母 A1942H A1944 A1948 A1948M
    8 填料壓套 A276 420 A182 F304
    9 填料壓板 A216WCB A351CF8
    10 銷釘 A276420 A182F304
    11 活節螺栓 A193 B7 A193B16 A193B8 A1983 B8M
    12 螺母 A1942H A1944 A1948 A1948M
    13 油嘴 A105 A182F22 A182F304(L) A182F316(L)
    14 閥桿螺母 A276 F410
    15 閥蓋 A105 A182F22 A182F304(L) A182F316(L)
    16 銘牌 SS
    17 鎖緊螺母 A1942H A1944 A1948 A1948M
    18 手輪 A197
    適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
    適用溫度 ~29℃~425℃ ~29℃~550℃ ~29℃~200℃

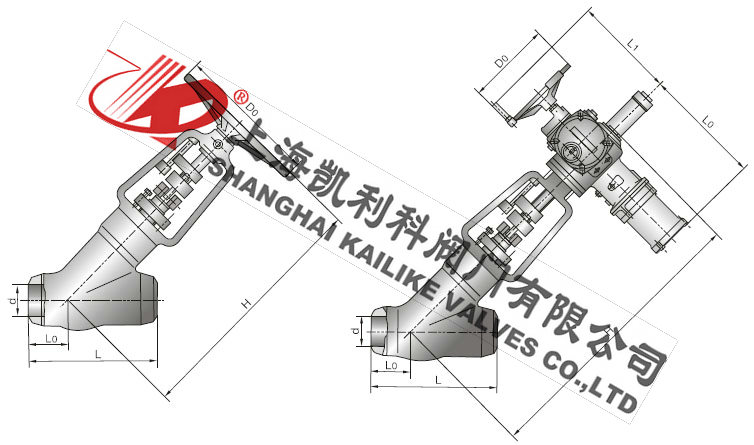

    外形結構圖

    主要外形尺寸

    公稱通徑NPS(in) 主要外形尺寸和連接尺寸
    d L L0 H D0
    J65Y-1500Lb
    2 1/2 56 330 130 670 360
    3 64 368 140 750 460
    4 84 457 170 830 510
    5 100 533 185 910 560
    6 126 610 190 1100 610
    J65Y-2500Lb
    2 38 310 120 550 300
    2 1/2 46 340 130 670 360
    3 54 390 147 750 460
    4 70 480 170 830 720

    主要外形尺寸

    公稱通徑NPS(in) 主要外形尺寸和連接尺寸 電動裝置
    d L Lo H Do L1 L2
    J965Y-1500Lb
    3 64 368 140 990 305 410 565 SMC-0
    4 84 457 170 990 305 420 654 SMC-1
    5 100 533 185 1115 305 420 654 SMC-1
    6 126 610 190 1763 457 440 688 SMC-2
    8 158 762 262 2026 457 440 688 SMC-2
    J965Y-2000Lb
    4 80 457 170 990 305 420 654 SMC-1
    5 96 533 185 1115 305 420 654 SMC-1
    6 118 610 190 1423 457 440 688 SMC-2
    8 148 762 262 1615 457 440 688 SMC-2
    10 180 914 300 2240 610 715   SMC-4
    12 222 1041 360 2490 610 715   SMC-4
    J965Y-2500Lb
    2 38 310 120 810 305 400 555 SMC-00
    2 1/2 46 340 130 895 305 400 555 SMC-00
    3 54 390 140 985 305 410 565 SMC-0
    4 70 480 170 990 305 420 654 SMC-1
    5 86 580 185 1115 305 420 654 SMC-1
    6 104 630 200 1280 457 440 688 SMC-2
    8 130 770 260 1615 457 440 688 SMC-2
    10 162 930 300 1930 610 690   SMC-3
    12 210 1060 360 2240 610 715   SMC-4
    14 234 1160 395 2420 610 715   SMC-4
    J965Y-3500Lb
    3 48 470 150 1005 305 410 565 SMC-0
    4 60 550 115 1133 305 410 565 SMC-0
    5 74 660 200 1280 305 420 654 SMC-1
    6 88 790 230 1320 305 420 654 SMC-1

    聲明:【J65Y-Y型截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的J65Y-Y型截止閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!

    ?
